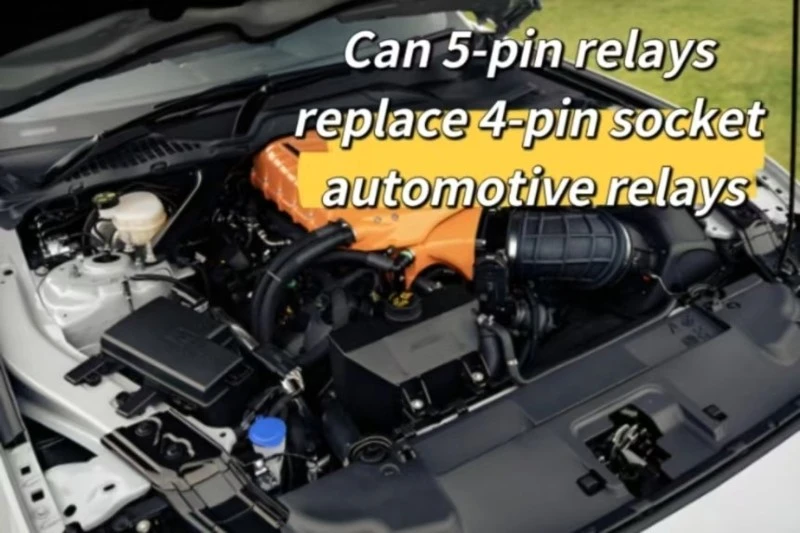

Relais sind in verschiedenen Steuerkreisen von Fahrzeugen sehr wichtig, die normalerweise leistungsstarke elektrische Geräte wie Scheinwerfer, Lüfter und Kraftstoffpumpen betreiben. Die Wahl des richtigen Relais bestimmt die Fahrzeugleistung. Die meisten Menschen sind jedoch verwirrt, wenn es darum geht, sich für ein 5-poliges Relais zu entscheiden, das 4-polige Sockel-Autorelais ersetzen kann, oder nicht. In dem Artikel gehen wir auf die Unterschiede zwischen den 4- und 5--Pin-Relais ein und analysieren ihre Kompatibilität in verschiedenen Szenarien.
Struktur der 4-Pin- und 5-Pin-Relais
4-Pin-Relais-Struktur
Steuerpins (85 und 86): Empfangen Sie Signale mit geringer Leistung und aktivieren Sie elektromagnetische Spulen.
Ausgangspins (30 und 87): Schließen Sie Hochleistungsgeräte an, um den Stromkreis vollständig zu schließen.
5-Pin-Relais-Struktur
Im Vergleich zu 4-Pin-Relais verfügen 5-Pin-Relais über einen zusätzlichen Pin (87a), der einen Backup-Strompfad bereitstellt, wenn das Relais nicht aktiviert ist.
Eigenschaften des 4-Pin-Relais
- Design einfach: nur einen Schaltpfad vorsehen.
- Einfach zu installieren: Wird häufig in Szenarien mit einem einzigen Steuergerät verwendet, z. B. bei Autolichtern oder Lüftern.
- Wirtschaftlichkeit: Niedrige Kosten, weit verbreitet in gewöhnlichen Automobilschaltkreisen.
Eigenschaften des 5-Pin-Relais
- Flexibler: Bietet zwei Strompfade (normalerweise geschlossen und normalerweise offen).
- Multifunktionale Anwendung: Kann zum Umschalten zwischen zwei Geräten oder zum Erstellen komplexer Schaltlogiken verwendet werden.
- Etwas höhere Kosten: Aufgrund eines zusätzlichen Kontakts ist der Preis etwas höher als der eines 4-Pin-Relais.
Die Hauptunterschiede zwischen 4-Pin- und 5-Pin-Relais
| Parameter | 4-Pin-Relais | 5-Pin-Relais |
|---|
| Anzahl der Pins | 4 | 5 |
| Kontaktkonfiguration | Einfach normalerweise offen (SPST) | Single-Pole Double-Throw (SPDT) |
| Funktionalität | Steuert ein einzelnes Gerät | Schaltet zwischen zwei Geräten um oder stellt einen Backup-Pfad bereit |
| Preis | Untere | Etwas höher |
| Komplexität | Einfach | Etwas komplexer |
Können 5-Pin-Relais 4-Pin-Relais ersetzen?
Die Antwort lautet: Ja, aber es kommt auf die konkrete Situation an.
- Wenn die Schaltung nur die Steuerung eines Geräts erfordert (z. B. Einzelschalterfunktion), kann ein 5--Pin-Relais ein 4--Pin-Relais ersetzen, sein 87a-Pin bleibt jedoch ungenutzt.
- Wenn das Schaltungsdesign komplex ist und einen Backup-Pfad erfordert, wäre ein 5--Pin-Relais besser geeignet.
- Und die elektrischen Parameter des 4-Pin-Relais und des 5-Pin-Relais sollten gleich sein. Wenn beispielsweise der 4--Pin 12 V beträgt, sind bei der Auswahl eines 5--Pin-Relais auch 12 V erforderlich
- Um Fehlfunktionen des Autos zu vermeiden, können Sie wählenQIANIJs Autorelais, die in den Modellen von erhältlich sind4-Pin- und 5-Pin-Relaisund unterstützen OEM/ODM
FAQ
Ist ein 5-Pin-Relais besser als ein 4-Pin-Relais?
nicht immer. Die Wahl hängt von den Anwendungsanforderungen ab, wobei 5-Pin-Relais flexibler in der Funktionalität sind, aber nicht für alle Szenarien geeignet sind.
Kann ein 5-Pin-Relais ordnungsgemäß funktionieren, ohne Pin 87a zu verwenden?
Sicher, aber unbenutzte Pins sollten isoliert bleiben.
Ist ein 5-Pin-Relais für alle Autos geeignet?
Geeignet für die meisten Autos, aber für High-End- oder modifizierte Modelle sind möglicherweise bestimmte Spezifikationen erforderlich.
