So verdrahten Sie ein 12 -V -Relais für Anfänger

Ein 12 -V -Relais fungiert als leistungsstarker Schalter, sodass ein kleines elektrisches Signal eine größere elektrische Last verwalten kann. Dies macht es für verschiedene Anwendungen, einschließlich Autos, Smart Homes und DIY -Geräte, unerlässlich. Durch die sichere Kontrolle von Hochleistungsschaltungen mit Signalen mit geringer Leistung erweist es sowohl praktisch als auch vielseitig. Das Lernen, wie man ein 12 -V -Relais verdrahtet, ist eine unschätzbare Fähigkeit, mit der Sie zahlreiche innovative und funktionale Projekte entwickeln und aufbauen können.

Wichtige Erkenntnisse

Ein 12 -V -Relais funktioniert wie ein Schalter. Es ermöglicht eine kleine Signalsteuerung größere elektrische Geräte sicher.

•

• Erfahren Sie das PIN -Layout des Relais, bevor Sie es anschließen. Dies vermeidet Fehler und schützt es.

•

• Verwenden Sie immer einen Multimeter, um Spannung und Widerstand zu testen. Es hilft, Probleme leicht zu finden und zu beheben.

•

• Wählen Sie die richtige Drahtgröße für Ihr Projekt. Dickere Drähte tragen mehr Strom und verhindern eine Überhitzung.

•

• Seien Sie vorsichtig, wenn Sie mit Strom arbeiten. Schalten Sie die Stromversorgung aus und verwenden Sie Werkzeuge mit Isolierung, um sicher zu bleiben.

Verständnis der Grundlagen der Relaiskabel

Was ist eine 12 -V -Staffel und sein Zweck?

A 12V Relaisist ein Gerät, das wie ein Schalter funktioniert. Sie können einen starken elektrischen Schaltkreis mit einem schwachen Signal steuern. Dies ist hilfreich, wenn große elektrische Lasten direkt nicht sicher oder einfach sind. Zum Beispiel kann in Autos ein 12 -V -Relais Dinge wie Lichter, Lüfter oder Kraftstoffpumpen steuern. Dies geschieht, ohne große, schwere Schalter zu benötigen. Die Verwendung eines Relais bewährt die Steuerungsschaltungen sicher und stellt sicher, dass Hochleistungsgeräte gut funktionieren.

Schlüsselkomponenten eines 12 -V -Relais

Um zu wissen, wie ein 12 -V -Staffel funktioniert, lernen Sie seine Hauptteile:

• Spule: Dieser Teil erzeugt ein Magnetfeld, wenn er angetrieben wird. Es verwendet 12 Volt und hat einen Widerstand zwischen 50 und 200 Ohm.

•

• Kontakte: Dies sind die Teile, die die Schaltung umschalten. Die beiden gängigen Typen sind normalerweise offen (NO) und normalerweise geschlossen (NC). Keine Kontakte schließen die Schaltung, wenn sich das Relais eingeschaltet hat. NC -Kontakte öffnen die Schaltung, wenn das Relais eingeschaltet ist.

•

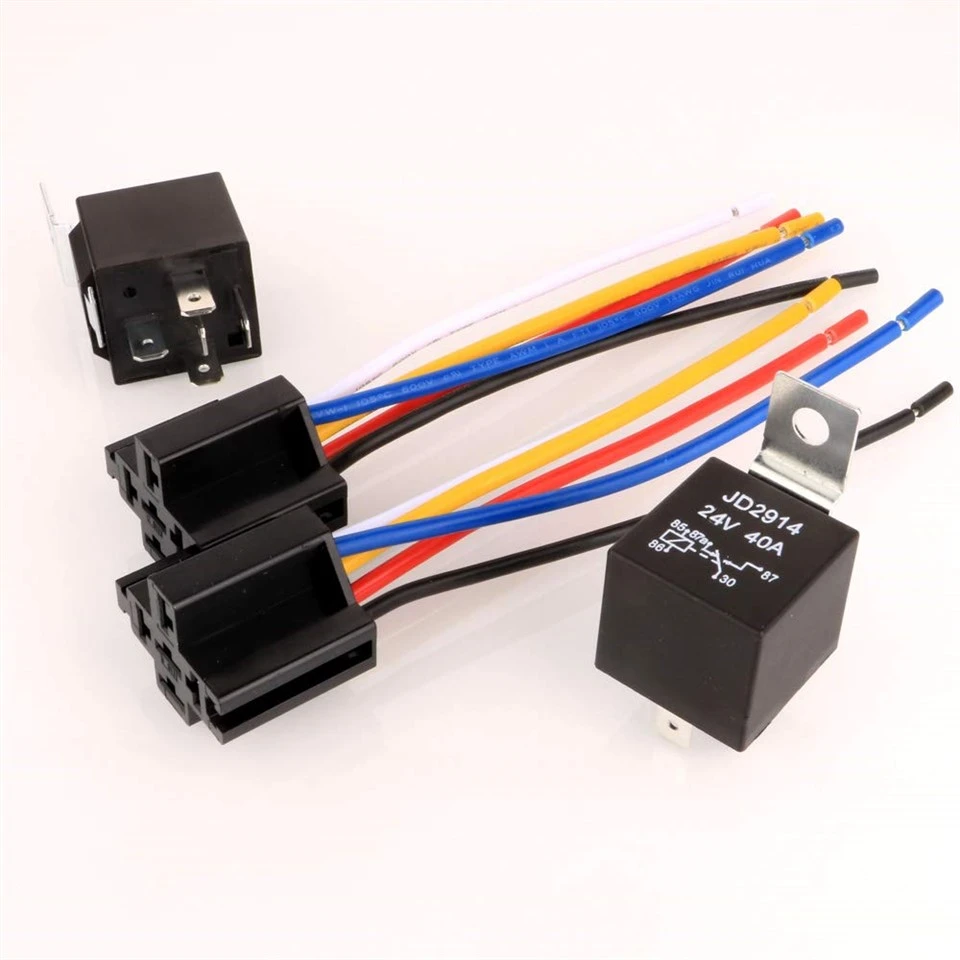

• Stifte: Die meisten Relais haben vier oder fünf Stifte. Dazu gehören Spulenstifte (85 und 86) und Kontaktstifte (30, 87 und manchmal 87a). Pin 30 ist das Hauptterminal, während die Stifte 87 und 87A mit dem Gerät verbinden.

•

Hier ist eine einfache Tabelle, die die üblichen Merkmale eines 12 -V -Relais zeigt:

Gemeinsame Anwendungen von 12 -V -Relais

12 V Relaiswerden in vielen Projekten verwendet, weil sie zuverlässig sind. In Autos kontrollieren sie Dinge wie Zündung, Heizungen und Scheibenwischer. In Smart Homes verwalten sie Lichter, Lüfter oder Alarme. Einige Vorteile von Relais sind:

• Sie werden nicht sehr heiß

•

• Sie sparen Energie

•

• Sie sind ruhig

•

• Sie dauern lange

•

Relais gibt es in verschiedenen Größen, wieMicro-, Mini- und Maxi -ISO -Typen. Sie können Relais mit hohen aktuellen Bewertungen oder Besonderheiten für Ihr Projekt auswählen. Sie können Ströme von 0. 1 bis 50 Ampere umgehen, was sie für kleine oder große Aufgaben nützlich macht.

Materialien und Werkzeuge, die für die Verkabelung eines 12 -V -Relais erforderlich sind

Wichtige Materialien (z. B. 12 -V -Relais, Drähte, Stromquelle, Last)

Um ein 12 -V -Staffel einzurichten, benötigen Sie folgende Elemente:

• 12V Relais: Wählen Sie ein Relais aus, das den Anforderungen Ihres Projekts entspricht. Zum Beispiel an8- Pin dpdt Relay funktioniertmit12 V DCund verhandelt bis zu 10A/240 V AC oder 28 V DC.

•

• Kabel: Wählen Sie Kabel mit der richtigen Dicke für Ihren Stromkreis. Verwenden Sie für hohe Leistung Kabel, die bis zu durchführen können160 Amperesicher.

•

• Stromquelle: Ein 12 -V -DC -Netzteil funktioniert für die meisten Projekte am besten. Stellen Sie sicher, dass die Spannung zwischen 8-18 V für eine gute Leistung bleibt.

• LOAD: Dies ist das Gerät, das Sie steuern werden, wie ein Lüfter, einen Motor oder ein Licht.

•

Werkzeuge, die Sie benötigen (z. B. Schraubendreher, Drahtstripper, Multimeter)

Die Verwendung der richtigen Werkzeuge erleichtert die Verkabelung. Hier ist, was Sie brauchen:

• Multimeter: Dieses Werkzeug überprüft Spannung, Widerstand und Strom. Es hilft, Schaltkreise zu testen und Probleme zu beheben.

•

• Drahtstripper: Entfernen Sie dies, um die Drahtisolierung zu entfernen, ohne Schäden zu verursachen.

•

• Isolierte Schraubendreher: Diese schützen Sie bei der Arbeit mit Schrauben vor Schocks.

•

Tipp: Kaufen Sie Tools von guter Qualität. Sie halten länger und machen Ihre Arbeit sicherer und einfacher.

Sicherheitsschritte, die folgen müssen

Sicherheit ist sehr wichtig bei der Arbeit mit Strom. Befolgen Sie diese Tipps, um sicher zu bleiben:

• Schalten Sie die Stromversorgung aus, bevor Sie die Verkabelung beginnen.

•

• Verwenden Sie Werkzeuge mit Isolierung, um Elektroschocks zu vermeiden.

•

• Erden Sie Ihren Stromkreis ordnungsgemäß, um gefährliche Funken zu vermeiden.

•

• Wählen Sie Kabel aus, die den Strom ohne Überhitzung bewältigen können.

•

Durch die richtigen Materialien, Werkzeuge und die Befolgung von Sicherheits -Tipps können Sie ein 12 -V -Relais zuversichtlich und sicher verdrahten.

Wie man ein 12-V-Relais verdrahtet: Schritt-für-Schritt-Anleitung

Die Verkabelung eines 12 -V -Relais mag zunächst kompliziert erscheinen, aber wenn Sie diese Schritte befolgen, finden Sie es einfach und überschaubar. Lassen Sie uns in den Prozess eintauchen.

Schritt 1: Identifizieren Sie die PIN -Konfiguration des Relais

Bevor Sie mit der Verkabelung beginnen, müssen Sie die PIN -Konfiguration Ihres Relais verstehen. Die meisten 12 -V -Relais haben entweder a4- Pin oder 5- Pin -Setup. So funktionieren sie normalerweise:

• 4- Pin -Relais: Dazu gehören zwei Spulenstifte (85 und 86) und zwei Kontaktstifte (30 und 87). Die Spulenstifte aktivieren das Relais, während die Kontaktstifte die Last verbinden.

•

• 5- Pin -Relais: Diese haben einen zusätzlichen Stift (87a), der das Umschalten zwischen normalen (NO) und normalerweise geschlossenen (NC) Konfigurationen ermöglicht.

•

Hier sind einige gemeinsame Relaismodelle und deren Konfigurationen:

Tipp: Überprüfen Sie das Datenblatt des Relais oder suchen Sie nach Markierungen im Relais selbst, um die PIN -Konfiguration zu bestätigen. Dies stellt sicher, dass Sie die Drähte korrekt anschließen.

Schritt 2: Schließen Sie die Stromquelle mit den Spulenstiften des Relais an

Sobald Sie die Stifte identifiziert haben, besteht der nächste Schritt darin, die Stromquelle mit den Spulenstiften (85 und 86) zu verbinden. Die Spule aktiviert das Relais durch Erstellen eines Magnetfeldes. Hier erfahren Sie, wie es geht:

1. Verwenden Sie eine 12 -V -DC -Stromquelle. Die meisten 12 -V -StaffelnArbeiten Sie innerhalb eines Spannungsbereichs von 9 V bis 12 V, aber einige können mit arbeitenso niedrig wie 8,4 Voder bis zu 24,3 V.

2.

3. Schließen Sie das positive Anschluss der Stromquelle an Pin 86 an.

4.

5. Schließen Sie das negative Anschluss der Stromquelle an Pin 85 an.

6.

Notiz: Ein Relais mit einer 80- Ohm -Spule bei 12 V zeichnet ungefähr 150 mA Strom. Stellen Sie sicher, dass Ihre Stromquelle diese Last verarbeiten kann.

Schritt 3: Schließen Sie das Steuersignal an das Relais an

Das Steuersignal zeigt dem Relais an, ein- oder auszuschalten. Dieses Signal ist normalerweise ein Eingang mit geringer Leistung von einem Mikrocontroller, Schalter oder Sensor. Folgen Sie folgenden Schritten:

1. Identifizieren Sie das Gerät oder die Schaltung, die das Steuersignal bereitstellt.

2.

3. Schließen Sie das Steuersignalkabel an den Pin 86 an (der gleiche Stift, der mit dem positiven Anschluss der Stromquelle verbunden ist).

4.

5. Stellen Sie sicher, dass der Grund des Steuerkreises mit dem Boden der Stromquelle des Relais verbunden ist. Dies erzeugt einen gemeinsamen Bezugspunkt für die Schaltung.

6.

Tipp: Wenn Sie einen Mikrocontroller verwenden, überprüfen Sie die Ausgangsspannung und den Strom, um die Kompatibilität mit dem Relais zu gewährleisten. Die meisten Mikrocontroller können direkt ein 12 -V -Relais fahren. Möglicherweise benötigen Sie möglicherweise einen Transistor- oder Treiberkreis für höhere Stromanforderungen.

Durch die Ausführung dieser Schritte haben Sie die grundlegenden Verbindungen für Ihr 12 -V -Staffel erfolgreich eingerichtet. In den nächsten Schritten verdrahten Sie die Last und testen die Schaltung, um sicherzustellen, dass alles wie erwartet funktioniert.

Schritt 4: Verdrahten Sie die Last mit den Ausgangsstiften des Relais (com, nein, NC)

Nachdem Sie das Stromquelle und das Steuersignal angeschlossen haben, ist es an der Zeit, die Last an die Ausgangsstifte des Relais zu vergeben. Diese Pins-COM (häufig), keine (normalerweise offen) und NC (normalerweise geschlossen) festlegen, wie das Relais die Last steuert.

Schritte zum Verdraht der Last:

1. Identifizieren Sie die Ausgangsstifte:

2. •



     Suchen Sie die COM-, NEIN- und NC -Stifte in Ihrem Relais. Diese sind normalerweise auf dem Relais selbst oder in seinem Datenblatt gekennzeichnet.

   •

   • Com ist das Hauptterminal, das mit der Last verbunden ist. Nein und NC bestimmen, wie die Last funktioniert, wenn das Relais aktiviert oder deaktiviert wird.

   •

3. Schließen Sie die Last an den COM PIN an:

4. •



     Nehmen Sie einen Draht aus Ihrer Last (z. B. eine Glühbirne oder Motor) und schließen Sie ihn an den COM -Stift an. Dies ist der Ausgangspunkt für die Lastschaltung.

   •

5. Wählen Sie zwischen NO und NC:

6. •



     Wenn Sie möchten, dass die Last nur dann einschalten, wenn das Relais aktiviert ist, schließen Sie den anderen Kabel vom Last an den No -Stift an.

   •

   • Wenn Sie möchten, dass die Last standardmäßig eingeschaltet bleibt und beim Aktivieren des Relais ausgeschaltet wird, schließen Sie den Kabel mit dem NC -Pin an.

   •

7. Vervollständigen Sie die Schaltung:

8.

9. • Schließen Sie den verbleibenden Kabel von der Last an das positive Anschluss der Stromquelle an.

   •

   • Stellen Sie sicher, dass das negative Anschluss der Stromquelle mit dem Mundstift des Relais (85) verbunden ist.

   •

Beispiel Kabelkonfiguration:

Tipp: Überprüfen Sie alle Verbindungen, bevor Sie fortfahren. Falsche Verkabelung kann das Relais oder die Last beschädigen.

Schritt 5: Testen Sie die Schaltung auf ordnungsgemäße Funktionalität

Nach Abschluss der Relaiskabel müssen Sie die Schaltung testen, um sicherzustellen, dass alles wie erwartet funktioniert. Befolgen Sie diese Schritte, um Ihr Setup sicher zu testen:

Schritte zum Testen der Schaltung:

1. Überprüfen Sie die Verkabelung:

2. •



     Überprüfen Sie, ob alle Verbindungen sicher sind und die PIN -Konfiguration des Relais übereinstimmen.

   •

   • Stellen Sie sicher, dass es keine losen Drähte oder exponierte Verbindungen gibt, die einen Kurzschluss verursachen könnten.

   •

3. Stromversorgung der Schaltung:

4. •



     Schalten Sie die Stromquelle ein und beobachten Sie das Relais. Sie sollten einen Klick -Sound hören, wenn das Relais aktiviert. Dies zeigt an, dass der interne Schalter funktioniert.

   •

5. Aktivieren Sie das Steuersignal:

6. •



     Lösen Sie das Steuersignal aus (z. B. drücken Sie eine Taste oder senden Sie ein Signal aus einem Mikrocontroller). Überprüfen Sie, ob das Relais schaltet und die Last wie beabsichtigt funktioniert.

   •

7. Testen Sie sowohl NO- als auch NC -Konfigurationen:

8. •



     Wenn Sie die Last an den No -Pin verkabelt haben, sollte sich die Last einschalten, wenn das Relais aktiviert ist.

   •

9. Wenn Sie den NC -Pin verwendet haben, sollte sich die Last ausschalten, wenn das Relais aktiviert ist.

10.

11. Verwenden Sie ein Multimeter zur Fehlerbehebung:

12. •



      Wenn das Relais nicht funktioniert, überprüfen Sie ein Multimeter, um die Spannung an den Spulenstiften (85 und 86) zu überprüfen. Stellen Sie sicher, dass das Relais die richtige Spannung erhält.

    •

    • Testen Sie die Kontinuität zwischen com und no oder com und nc, um zu bestätigen, dass der interne Schalter des Relais funktioniert.

    •

Notiz: Wenn das Relais oder die Last nicht funktioniert, trennen Sie die Kraft und überprüfen Sie Ihre Verkabelung erneut. Suchen Sie nach Fehlern oder beschädigten Komponenten.

Beispiel -Test -Checkliste:

Wenn Sie diese Schritte ausführen, können Sie sicherstellen, dass Ihre Relaiskabel korrekt ist und Ihre Schaltungsfunktionen wie beabsichtigt sind. Das Testen ist ein entscheidender Schritt, um potenzielle Probleme in Ihrem Projekt zu vermeiden.

Fehlerbehebung bei Problemen mit gemeinsamen Relaiskabelproblemen

Relais nicht umschaltet: Mögliche Ursachen und Lösungen

Wenn Ihr Staffel nicht funktioniert, kann es mehrere Gründe geben. Überprüfen Sie zunächst die Kraft, die zu den Spulenstiften (85 und 86) geht. Ein 12 -V -Relais benötigt eine Spannung zwischen 9 V und 12 V, um zu arbeiten.Verwenden Sie einen MultimeterUm festzustellen, ob die Spannung den Anforderungen des Relais entspricht. Wenn die Spannung zu hoch oder niedrig ist, wechselt das Relais nicht.

Ein weiteres Problem könnte eine gebrochene Spule sein. Verwenden Sie ein Multimeter, um den Widerstand der Spule zu messen. Eine gute Spule hat normalerweise Widerstand zwischen 50 und 200 Ohm. Wenn der Widerstand zu hoch ist oder keine Lektüre zeigt, wird die Spule wahrscheinlich beschädigt und sollte ersetzt werden.

Eine falsche oder lockere Verkabelung kann auch das Relais am Umschalten verhindern. Überprüfen Sie alle Verbindungen sorgfältig. Stellen Sie sicher, dass das Steuersignal mit Pin 86 verbunden ist und der Boden an Pin 85 befestigt ist.

Tipp: Relais nutzen im Laufe der Zeit. Zum Beispiel,16% von 3- Pol -Relais scheitern nach 20 Jahren. Wenn Ihr Relais alt ist, ersetzen Sie es.

Laden Sie keine Stromversorgung: So überprüfen Sie Verbindungen

Wenn das Relais schaltet, aber die Last keine Leistung erhält, überprüfen Sie die Ausgangsverbindungen. Schauen Sie sich die Verkabelung zwischen den Ausgangsstiften (com, nein und nc) und der Last an. Stellen Sie sicher, dass die Last an den richtigen Pin (kein oder NC) angeschlossen ist, basierend darauf, wie sie funktionieren sollen.

Stellen Sie sicher, dass der COM -Pin mit der Last verbunden ist. Wenn sich die Last auf dem No Pin befindet, wird nur dann Strom ausgeführt, wenn das Relais eingeschaltet ist. Wenn es sich um den NC -Pin handelt, wird es mit Strom versorgt, wenn das Relais ausgeschaltet ist.

Überprüfen Sie außerdem die Stromquelle für die Last. Stellen Sie sicher, dass die Spannung und der Strom entsprechen, was die Last benötigt. Verwenden Sie ein Multimeter, um die Spannung an den Klemmen der Last zu testen. Wenn es keine Spannung gibt, kann das Problem bei der Stromquelle oder den internen Teilen des Relais liegen.

Notiz: Verwenden Sie immer Drähte, die für den Strom dick genug sind. Dünne Drähte können überhitzen und scheitern.

Verwenden eines Multimeters, um das Relais zu testen

Ein Multimeter ist ein hilfreiches Instrument zur Behebung von Relaisproblemen. Befolgen Sie diese Schritte, um Ihr Relais zu testen:

1. Überprüfen Sie die Spulenresistenz: Stellen Sie den Multimeter auf, um den Widerstand (Ohm) zu messen. Platzieren Sie die Sonden auf Pins 85 und {86. Eine Lesung zwischen 50 und 200 Ohm bedeutet, dass die Spule gut ist.

2.

3. Finden Sie die Terminals: Verwenden Sie das Multimeter, um die COM-, NEIN- und NC -Stifte herauszufinden.

4.

5. Test normalerweise offene (no) Kontakte: Wenn das Relais ausgeschaltet ist, legen Sie die Sonden auf com und nein. Es sollte keine Verbindung geben. Schalten Sie das Relais ein und überprüfen Sie erneut. Wenn es eine Verbindung gibt, funktionieren die No -Kontakte.

6.

7. Test normalerweise geschlossene (NC) Kontakte: Platzieren Sie die Sonden auf COM und NC. Wenn das Relais ausgeschaltet ist, sollte es eine Verbindung geben. Schalten Sie das Relais ein und die Verbindung sollte aufhören.

8.

9. Überprüfen Sie alle Terminals: Testen Sie jedes Terminal, um sicherzustellen, dass das Relais ordnungsgemäß funktioniert.

10.

Tipp: Gleichen Sie die Spannungseinstellungen des Multimeter -Einstellungen zur Bewertung des Relais an. Verwenden Sie für Relais unter 15 kV niedrige Spannungseinstellungen, um Schäden zu vermeiden.

Überhitzung stoppen und die richtige Drahtgröße auswählen

Überhitzung kann Ihrem Relais und anderen Teilen schädigen. Um dies zu stoppen, verwenden Sie die richtige Drahtgröße und befolgen Sie diese einfachen Tipps für ein sicheres Setup.

1. Erfahren Sie mehr über Drahtgröße und Stromgrenzen

Drahtgröße bedeutet, wie dick der Draht ist. Dickere Drähte (kleinere Zahlen) tragen sicherer Strom. Zum Beispiel:

Tipp: Überprüfen Sie die aktuellen Anforderungen Ihrer Last. Wählen Sie eine Drahtgröße, die mehr als diese Menge behandelt.

2. Überladen Sie das Relais nicht

Relais haben eine Grenze dafür, wie viel Strom sie bewältigen können. Wenn Sie diese Grenze durchlaufen, ist zu viel Wärme und kann das Relais brechen. Schauen Sie sich das Datenblatt des Relais an, um sein aktuelles Limit zu finden. Stellen Sie sicher, dass Ihre Ladung unter dieser Nummer bleibt.

3. Machen Sie starke Verbindungen

Lose Drähte verursachen Widerstand, was Wärme erzeugt. Verwenden Sie Crimp -Anschlüsse oder Lötdrähte für starke Verbindungen. Überprüfen Sie, ob alle Terminals eng und sauber sind.

4. Achten Sie auf Hitze

Testen Sie nach der Verkabelung die Schaltung, während sie läuft. Berühren Sie das Relais und die Drähte vorsichtig, um zu sehen, ob sie sich heiß fühlen. Wenn dies der Fall ist, schalten Sie die Stromversorgung aus und überprüfen Sie die Drähte und Verbindungen.

Notiz: Wenn häufig eine Überhitzung auftritt, verwenden Sie ein Relais mit einer höheren Strombegrenzung oder dickeren Drähten.

Wenn Sie diesen Tipps folgen, können Sie eine Überhitzung vermeiden und Ihr Relais gut funktionieren lassen. Die Auswahl der rechten Drähte und die Herstellung guter Verbindungen ist für einen sicheren Schaltkreis wichtig.

Die Verkabelung eines 12 -V -Relais ist einfach, wenn Sie die Schritte genau befolgen. Finden Sie zuerst die Stifte des Staffel. Schließen Sie das Stromquelle und das Steuersignal an. Verknüpfen Sie danach die Last mit den Ausgangsstiften. Testen Sie schließlich die Schaltung, um sicherzustellen, dass er funktioniert. Jeder Schritt hilft Ihnen, Vertrauen zu lernen und zu gewinnen.

Tipp: Übe weiter! Fehler helfen Ihnen, sich zu verbessern, also geben Sie nicht auf.

Versuchen Sie, Staffeln in Ihren Projekten zu verwenden. Sie können Geräte steuern und coole Ideen erstellen. Sie können es tun! 🚀

Häufig gestellte Fragen

Was passiert, wenn ich die Relaisstifte falsch verstricke?

Wenn die Stifte falsch verdrahtet sind, funktioniert das Relais nicht oder brechen möglicherweise. Überprüfen Sie das PIN -Layout oder das Datenblatt des Relais vor der Verkabelung. Verwenden Sie immer ein Multimeter, um Probleme zu testen und zu vermeiden.

Kann ich ein 12 -V -Relais mit einer 24 -V -Stromquelle anschließen?

Nein, Sie können kein 12 -V -Relais mit 24 -V -Leistung verwenden. Zu viel Spannung kann die Spule des Relais schaden. Passen Sie immer die Spannung des Relais an die Stromquelle für einen sicheren Gebrauch an.

Wie kann ich feststellen, ob mein Staffel funktioniert?

Hören Sie einen Klick an, wenn das Relais eingeschaltet wird. Verwenden Sie ein Multimeter, um zu überprüfen, ob COM eine Verbindung zu NO oder NC herstellt. Dies zeigt, ob das Relais richtig wechselt.

Warum fühlt sich mein Relais heiß an?

Relais überhitzen überhitzen, wenn sie zu viel Strom bewältigen. Überprüfen Sie den Strom der Last und vergleichen Sie ihn mit dem Grenzwert des Relais. Verwenden Sie dickere Drähte und enge Verbindungen, um die Überhitzung zu stoppen.

Kann ein Relais mehr als ein Gerät steuern?

Ja, ein Relais kann viele Geräte steuern, wenn ihr Gesamtstrom innerhalb der Grenze des Relais liegt. Schließen Sie die Geräte parallel mit den Ausgangsstiften des Relais an. Stellen Sie sicher, dass die kombinierte Last die Kapazität des Relais nicht überschreitet.
