Hallo! Als Lieferant von 12-V-Hochleistungsrelais freue ich mich sehr, Ihnen einige Tipps zum Betrieb eines 12-V-Hochleistungsrelais mit Doppelspule geben zu können. Diese Relais sind ziemlich cool und haben eine Reihe von Einsatzmöglichkeiten, von Automobilanwendungen bis hin zu Industrieanlagen. Also, lasst uns gleich eintauchen!
Verstehen der Grundlagen eines 12-V-Hochleistungsrelais mit Doppelspule
Das Wichtigste zuerst: Was genau ist ein Doppelspulenrelais? Im Gegensatz zu einem Einzelspulenrelais verfügt ein Doppelspulenrelais über zwei separate Spulen. Diese Spulen werden verwendet, um den Betrieb des Relais vielseitiger zu steuern. Eine Spule wird normalerweise zum Erregen des Relais verwendet, die andere kann zum Abschalten des Relais verwendet werden.
Der Teil „12V“ bedeutet, dass das Relais für den Betrieb mit einer 12-Volt-Stromversorgung ausgelegt ist. Dies ist eine übliche Spannung in vielen Automobil- und kleinen Industriesystemen. Hochleistungsrelais sind, wie der Name schon sagt, in der Lage, große Mengen elektrischen Stroms zu verarbeiten. Sie werden häufig zum Schalten schwerer Lasten wie Motoren, Heizungen oder Hochleistungslampen verwendet.
Komponenten eines 12-V-Hochleistungsrelais mit Doppelspule
Werfen wir einen kurzen Blick auf die Hauptkomponenten eines 12-V-Hochleistungsrelais mit Doppelspule:
- Spulen: Wie bereits erwähnt, gibt es zwei Spulen. Wenn an die erste Spule eine Spannung angelegt wird, entsteht ein Magnetfeld, das die Kontakte des Relais zusammenzieht und so den Stromkreis schließt. Die zweite Spule kann verwendet werden, um diesen Vorgang umzukehren und die Kontakte zu öffnen, wenn sie unter Strom steht.
- Kontakte: Dies sind die Metallteile, die die elektrische Verbindung herstellen oder unterbrechen. Es gibt verschiedene Arten von Kontakten, z. B. normalerweise offen (NO) und normalerweise geschlossen (NC). Bei einem Schließerkontakt ist der Stromkreis geöffnet, wenn das Relais nicht erregt ist, und er schließt, wenn das Relais aktiviert ist. Bei einem Öffnerkontakt ist das Gegenteil der Fall.
- Anker: Dies ist ein bewegliches Teil, das vom von den Spulen erzeugten Magnetfeld angezogen wird. Wenn sich der Anker bewegt, werden die Kontakte geöffnet oder geschlossen.
So betreiben Sie ein 12-V-Hochleistungsrelais mit Doppelspule
Schritt 1: Überprüfen Sie die Stromversorgung
Bevor Sie das Relais in Betrieb nehmen, stellen Sie sicher, dass Sie über eine stabile 12-Volt-Stromversorgung verfügen. Sie können einen Akku, ein Netzteil oder eine geregelte Stromquelle verwenden. Es ist wichtig sicherzustellen, dass das Netzteil genügend Strom liefern kann, um die Spulen mit Strom zu versorgen. Wenn die Stromversorgung zu schwach ist, funktioniert das Relais möglicherweise nicht richtig.
Schritt 2: Identifizieren Sie die Spulenstifte
Die meisten Doppelspulenrelais haben Markierungen auf dem Gehäuse, die angeben, welche Stifte für die Spulen bestimmt sind. Normalerweise ist eine Spule mit „Set“ und die andere mit „Reset“ gekennzeichnet. Mit der Set-Spule wird das Relais aktiviert und mit der Reset-Spule wird es deaktiviert. Verbinden Sie den Pluspol Ihres 12-Volt-Netzteils mit einem der Spulenstifte und den Minuspol mit dem anderen Stift.
Schritt 3: Schließen Sie die Last an
Als nächstes müssen Sie die Last an die Kontakte des Relais anschließen. Wenn Sie einen normalerweise offenen Kontakt verwenden, verbinden Sie ein Ende der Last mit der gemeinsamen Klemme und das andere Ende mit der normalerweise offenen Klemme. Wenn das Relais erregt ist, wird der Stromkreis geschlossen und die Last wird mit Strom versorgt.
Schritt 4: Steuern Sie das Relais
Um das Relais zu aktivieren, legen Sie eine 12-Volt-Spannung an die Set-Spule an. Sie können dies mit einem Schalter, einem Mikrocontroller oder einem anderen Steuergerät tun. Sobald das Relais aktiviert wird, schließen sich die Kontakte und die Last beginnt zu arbeiten.
Um das Relais zu deaktivieren, legen Sie eine 12-Volt-Spannung an die Reset-Spule an. Dadurch wird das Magnetfeld umgekehrt, wodurch sich die Kontakte öffnen und die Stromversorgung der Last unterbrochen wird.
Anwendungen von Doppelspulen-12-V-Hochleistungsrelais
Doppelspulen-12-V-Hochleistungsrelais haben ein breites Anwendungsspektrum:
- Automobil: Sie werden in Autos, Lastwagen und Motorrädern verwendet, um Hochleistungsgeräte wie Scheinwerfer, elektrische Lüfter und Anlasser zu steuern. Über ein Relais lässt sich beispielsweise das Fernlicht ein- und ausschalten.
- Industrielle Automatisierung: In industriellen Umgebungen werden diese Relais zur Steuerung von Motoren, Heizungen und anderen Hochleistungsgeräten verwendet. Sie können in Steuerungssysteme integriert werden, um Prozesse zu automatisieren.
- Erneuerbare Energiesysteme: Doppelspulenrelais werden auch in Solar- und Windkraftanlagen eingesetzt, um zwischen verschiedenen Stromquellen umzuschalten oder das Laden und Entladen von Batterien zu steuern.
Sicherheitsvorkehrungen
Bei der Arbeit mit 12-V-Hochleistungsrelais mit Doppelspule ist es wichtig, einige Sicherheitsvorkehrungen zu beachten:
- Isolieren Sie die Stromversorgung: Bevor Sie Anschlüsse oder Einstellungen am Relais vornehmen, stellen Sie sicher, dass die Stromversorgung ausgeschaltet ist. Dadurch werden Stromschläge und Kurzschlüsse verhindert.
- Verwenden Sie eine geeignete Isolierung: Stellen Sie sicher, dass alle Anschlüsse ordnungsgemäß isoliert sind, um einen versehentlichen Kontakt mit stromführenden Leitungen zu verhindern.
- Überprüfen Sie die Tragfähigkeit: Stellen Sie sicher, dass das Relais für den Strom und die Spannung der Last ausgelegt ist. Eine Überlastung des Relais kann zu einer Überhitzung und einem Ausfall führen.
Unsere Produktangebote
Als Lieferant von 12-V-Hochleistungsrelais bieten wir eine Vielzahl von 12-V-Hochleistungsrelais mit Doppelspule an. Wir haben zum Beispiel dasChinesisches ausgezeichnetes 12-V-5-poliges normalerweise geschlossenes Relais, ein hochwertiges Relais mit Öffnerkontakt. Es eignet sich perfekt für Anwendungen, bei denen Sie den Stromkreis geschlossen halten müssen, bis das Relais aktiviert wird.

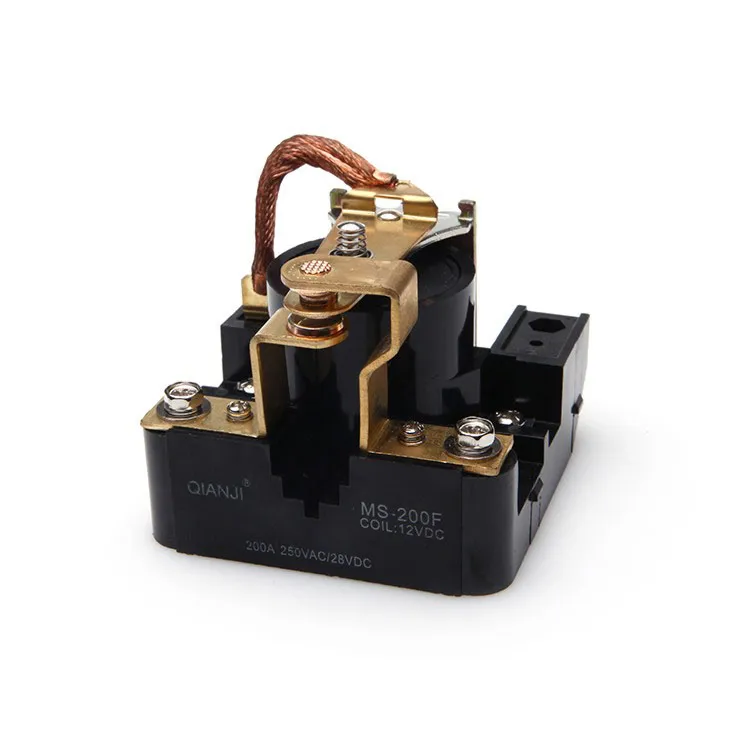

Wir haben auch die12V200A Hochleistungsrelais, der bis zu 200 Ampere Strom verarbeiten kann. Dieses Relais ist ideal für Hochleistungsanwendungen wie große Motoren oder Hochleistungsheizungen.
Und wenn Sie auf der Suche nach einer Option mit moderaterer Leistung sind, dann unsere60A12V DC Hochleistungsrelaisist eine tolle Wahl. Es eignet sich für eine Vielzahl von Anwendungen, von Automobilzubehör bis hin zu kleinen Industrieanlagen.
Kontaktieren Sie uns für Kauf und Beratung
Wenn Sie an unseren 12-V-Hochleistungsrelais mit Doppelspule interessiert sind oder Fragen zu deren Bedienung haben, können Sie sich gerne an uns wenden. Wir helfen Ihnen dabei, das richtige Relais für Ihre spezifischen Anforderungen zu finden und bieten Ihnen die gesamte Unterstützung, die Sie während des Installations- und Betriebsprozesses benötigen. Ganz gleich, ob Sie als Hobbybastler an einem kleinen Projekt arbeiten oder als Industrieprofi auf der Suche nach zuverlässigen Relais sind, bei uns sind Sie an der richtigen Adresse.
Referenzen
- „Relay Handbook“ von Eaton Corporation
- „Kfz-Elektrik“ der Robert Bosch GmbH
